Original ADO®-Rahmensysteme

Unsere verschiedenen Rahmensysteme aus Aluminium, Edelstahl und Kunststoff machen unser Angebot komplett. Hier finden Sie die passende Lösung für Ihr Projekt. Unsere unterschiedlichen Ausführungen sind vielfältig kombinier- und einsetzbar.

Ausführungen
  Details

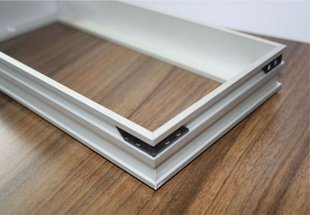

Original ADO®-Steckrahmen

aus Aluminium (AlMgSi 0,5)



Oberflächen:

  • roh
  • natur eloxiert (E6/EV1)
  • eloxiert .....
  • pulverbeschichtet nach RAL .....

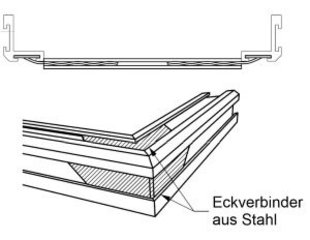

optional: verschiebbare Abstandhalter

Maßblatt:














Unsere Rahmensysteme in den entsprechenden Abmessungen für unsere verschiedenen Bauarten:

Original ADO®-Rollroste

Bauarten:

Original ADO®-Lüftungsgitter

Bauarten:

Original ADO®-Kammroste

Bauarten:

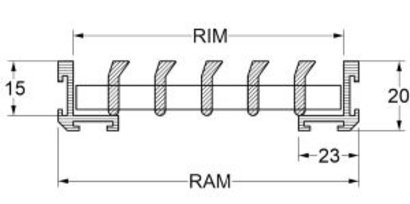

Rahmensystem: 20 x 23 x 5 mm

für 15 mm Profilhöhe
  • H
  • Alu-FL-15






Rahmensystem: 23 x 20 x 5 mm

für 18 mm Profilhöhe
  • Alu-18
  • Alu-T-18
  • Alu-TS-18
  • LG®-T-18
  • LG®-TS-18
  • LG®-KS
  • LG®-KS 30

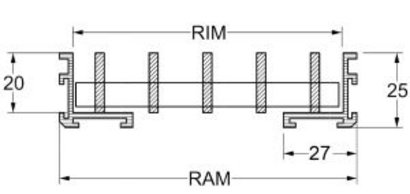

Rahmensystem: 25 x 27 x 5 mm

für 20 mm Profilhöhe
  • Alu-T-20
  • Alu-FL-20
  • LG®-20
  • LG®-T-20

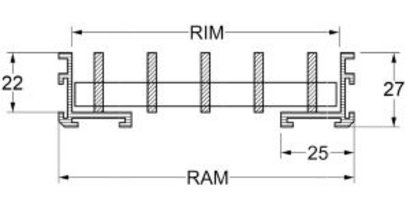

Rahmensystem: 27 x 25 x 5 mm

für 22 mm Profilhöhe


  • ZK
  • Alu-22
  • Alu-T-22
  • H-22
  • LG®-T-22

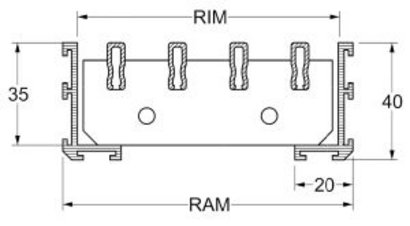

Rahmensystem: 40 x 20 x 5 mm




  • KR®-Alu
  • KR®-H
  • KR®-6-Alu
  • KR®-T
  • KR®-TS



RIM = Rahmeninnenmaß

RAM = Rahmenaußenmaß

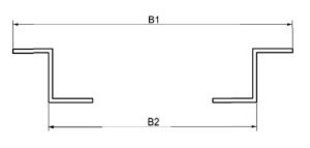

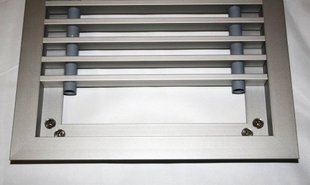

Original ADO®-Z-Rahmen

aus Aluminium (AlMgSi 0,5)



Oberflächen:

  • roh
  • natur eloxiert (E6/EV1)
  • eloxiert .....
  • pulverbeschichtet nach RAL .....

Maßblatt:



Wir setzen Ihre individuellen Maße um:

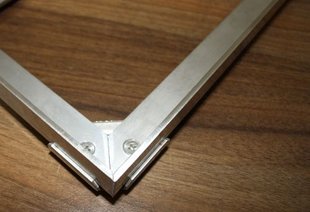

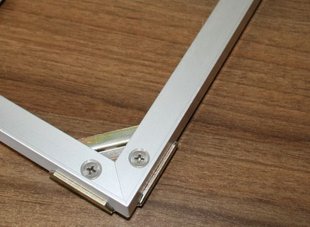

Original ADO®-Winkelrahmen geschraubt

Ausführung: mit nach unten und seitlich auftragenden Knotenblechen verschraubt



aus Aluminium (AlMgSi 0,5),



aus Edelstahl

und

aus glasfaserverstärktem Polyester



 Oberflächen:

  • roh
  • natur eloxiert (E6/EV1)
  • eloxiert .....
  • pulverbeschichtet nach RAL .....









Winkelrahmen-ausführungen für unsere verschiedenen Bauarten:

Original ADO®-Rollroste

Bauarten:

Original ADO®-Schwimmbadroste

Bauarten:

Original ADO®-Lüftungsgitter

Bauarten:

Original ADO®-Kammroste / Linearroste

Bauarten:
Aluminium eloxiert:
  • 10 x 10 x 2 mm
  • Alu-LA-8

  • 20 x 20 x 2 mm
  • Alu-18
  • Alu-T-18
  • Alu-TS-18

  • LG®-T-18
  • LG®-TS-18
  • LG®-KS
  • LG®-KS 30

  • 30 x 30 x 3 mm
  • H-27

  • 40 x 20 x 3 mm

  • KR®-Alu
  • KR®-H
  • KR®-6-Alu
  • KR®-T
  • KR®-TS
Edelstahl, Schnittkanten arrondiert:
  • 20 x 20 x 2 mm
  • V2A-18
  • V4A-18

  • 28 x 25 x 3 mm
  • ZK
  • V2A-22
  • V4A-22

  • 30 x 30 x 3 mm

  • 40 x 20 x 3 mm

  • KR®-V2A
  • KR®-H
  • KR®-6-V2A
glasfaserverstärktes Polyester:
  • 25 x 25 x 3 mm
  • ZK
  • V2A-22
  • V4A-22
  • RA-22
  • U-RA-22






Original ADO®-Doppelbodenrahmen

aus Aluminium (AlMgSi 0,5) und

Edelstahl

Oberflächen:

  • natur eloxiert (E6/EV1)
  • gold eloxiert (E6/EV3)
  • bronze eloxiert (E6/C33)
  • schwarz eloxiert (E6/C35)
  • pulverbeschichtet nach RAL .....
  • gebeizt



Speziell für das Doppelbodensystem entwickelt!

Unsere Original ADO®-Doppelbodenrahmen sind in unterschiedlichen Abmessungen lieferbar und bestehen aus:

  • stabilen,
  • selbsttragenden,
  • eigenständigen und
  • höhenvoreingestellten Rahmenmodulen,

die wir den bauseits vorhandenen Doppelbodenplatten entsprechend, passgenau herstellen. Sie lassen sich problemlos gegen diese austauschen und harmonisieren technisch und optisch hervorragend mit Doppelbodensystemen anderer Anbieter in unterschliedlichen Abmessungen.

Als Abdeckroste stehen verschiedenste Ausführungen aus unserem Sortiment zur Auswahl:



Unsere Original ADO®-Quellroste haben wir speziell für das Doppelbodensystem entwickelt. Hierbei quillt die Luft von unten zwischen den Profilstäben hindurch, die Anordnung der T-Profile hemmt jedoch einen starken Luftaustritt. Sie haben sich als optimale Lösung bei der Reduzierung des Luftaustritts z. B. beim Einsatz von Gebläsen erwiesen haben.

Weiterhin können als Doppelbodenroste folgende Bauarten eingesetzt werden:

  • Original ADO®-Kammroste KR®-6-Alu
  • Original ADO®-Kammroste KR®-6-V2A
  • Original ADO®-Rollroste ZK

Gern beraten wir Sie über unsere Möglichkeiten.



Ausführungen
Original ADO®-Steckrahmen

aus Aluminium (AlMgSi 0,5)

Oberflächen:

  • roh
  • natur eloxiert (E6/EV1)
  • eloxiert .....
  • pulverbeschichtet nach RAL .....
Unsere Rahmensysteme in den entsprechenden Abmessungen für unsere verschiedenen Bauarten:



Rahmensystem: 20 x 23 x 5 mm

für 15 mm Profilhöhe

  • Original ADO®-Rollroste H
  • Original ADO®-Rollroste Alu-FL-15



Rahmensystem: 23 x 20 x 5 mm

für 18 mm Profilhöhe

  • Original ADO®-Rollroste Alu-18
  • Original ADO®-Rollroste Alu-T-18
  • Original ADO®-Rollroste Alu-TS-18
  • Original ADO®-Lüftungsgitter LG®-T-18
  • Original ADO®-Lüftungsgitter LG®-TS-18
  • Original ADO®-Lüftungsgitter LG®-KS
  • Original ADO®-Lüftungsgitter LG®-KS 30



Rahmensystem: 25 x 27 x 5 mm

 für 20 mm Profilhöhe

  • Original ADO®-Rollroste Alu-T-20
  • Original ADO®-Rollroste Alu-FL-20
  • Original ADO®-Lüftungsgitter LG®-20
  • Original ADO®-Lüftungsgitter LG®-T-20



Rahmensystem: 27 x 25 x 5 mm

 für 22 mm Profilhöhe

  • Original ADO®-Rollroste ZK
  • Original ADO®-Rollroste Alu-22
  • Original ADO®-Rollroste Alu-T-22
  • Original ADO®-Rollroste H
  • Original ADO®-Lüftungsgitter LG®-T-22



Rahmensystem: 40 x 20 x 5 mm

  • Original ADO®-Kammroste KR®-Alu
  • Original ADO®-Kammroste KR®-H
  • Original ADO®-Kammroste KR®-6-Alu
  • Original ADO®-Kammroste KR®-T
  • Original ADO®-Kammroste KR®-TS

RIM = Rahmeninnenmaß

RAM = Rahmenaußenmaß

 optional: verschiebbare Abstandhalter

Maßblatt:
Original ADO®-Z-Rahmen

aus Aluminium (AlMgSi 0,5)

Oberflächen:

  • roh
  • natur eloxiert (E6/EV1)
  • eloxiert .....
  • pulverbeschichtet nach RAL .....

Wir setzen Ihre individuellen Maße um.

Maßblatt:



Original ADO®-Winkelrahmen geschraubt

Ausführung: mit nach unten und seitlich auftragenden Knotenblechen verschraubt

 Oberflächen:

  • roh
  • natur eloxiert (E6/EV1)
  • eloxiert .....
  • pulverbeschichtet nach RAL .....

Rahmenausführungen für unsere verschiedenen Bauarten:



 → aus Aluminium (AlMgSi 0,5), eloxiert:

  • 10 x 10 x 2 mm:
  • Alu-LA-8
  • 20 x 20 x 2 mm:
  • Alu-18
  • Alu-T-18
  • Alu-TS-18
  • LG®-T-18
  • LG®-TS-18
  • LG®-KS
  • LG®-KS 30
  • 30 x 30 x 3 mm:
  • H-27
  • 40 x 20 x 3 mm:
  • KR®-Alu
  • KR®-H
  • KR®-6-Alu
  • KR®-T
  • KR®-TS



→ aus Edelstahl, Schnittkanten arrondiert:

  • 20 x 20 x 2 mm:
  • V2A-18
  • V4A-18
  • 28 x 25 x 3 mm:
  • ZK
  • V2A-22
  • V4A-22
  • 40 x 20 x 3 mm:
  • KR®-V2A
  • KR®-H
  • KR®-6-V2A





→ aus glasfaserverstärktem Polyester:

  • 25 x 25 x 3 mm:
  • ZK
  • V2A-22
  • V4A-22
  • RA-22
  • U-RA-22

 Original ADO®-Doppelbodenrahmen

Speziell für das Doppelbodensystem entwickelt!

aus Aluminium (AlMgSi 0,5) und Edelstahl

Oberflächen:

  • natur eloxiert (E6/EV1)
  • gold eloxiert (E6/EV3)
  • bronze eloxiert (E6/C33)
  • schwarz eloxiert (E6/C35)
  • pulverbeschichtet nach RAL .....
  • gebeizt

Unsere Original ADO®-Doppelbodenrahmen sind in unterschiedlichen Abmessungen lieferbar und bestehen aus:

  • stabilen,
  • selbsttragenden,
  • eigenständigen und
  • höhenvoreingestellten Rahmenmodulen,

die wir den bauseits vorhandenen Doppelbodenplatten entsprechend, passgenau herstellen. Sie lassen sich problemlos gegen diese austauschen und harmonisieren technisch und optisch hervorragend mit Doppelbodensystemen anderer Anbieter in unterschliedlichen Abmessungen.

Als Abdeckroste stehen verschiedenste Ausführungen aus unserem Sortiment zur Auswahl:

Unsere Original ADO®-Quellroste haben wir speziell für das Doppelbodensystem entwickelt. Hierbei quillt die Luft von unten zwischen den Profilstäben hindurch, die Anordnung der T-Profile hemmt jedoch einen starken Luftaustritt. Sie haben sich als optimale Lösung bei der Reduzierung des Luftaustritts z. B. beim Einsatz von Gebläsen erwiesen haben.

Weiterhin können als Doppelbodenroste folgende Bauarten eingesetzt werden:

  • Original ADO®-Kammroste KR®-6-Alu
  • Original ADO®-Kammroste KR®-6-V2A
  • Original ADO®-Rollroste ZK



Gern beraten wir Sie über unsere Möglichkeiten.
