Original ADO®-LÜFTUNGSGITTER LG®-T-18 | LG®-T-20 | LG®-T-22

Leichte, stabile und dekorative Luftauslässe als Zuluftgitter bzw. Abluftgitter für Lüftungsschächte, Wärmepumpen und Klimaanlagen

✓ günstige Luftdurchlässigkeit

durch aerodynamische Tropfenform

✓ filigrane Optik

aufgrund des leichten Profils und zudem sehr stabil

✓ individuelles Design

Stabverlauf längs oder quer zur Fassade

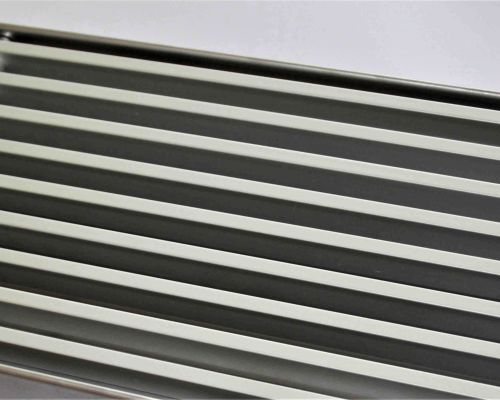

ADO Lüftungsgitter LG-T

Technische Details:

ADO Lüftungsgitter LG-T Profil

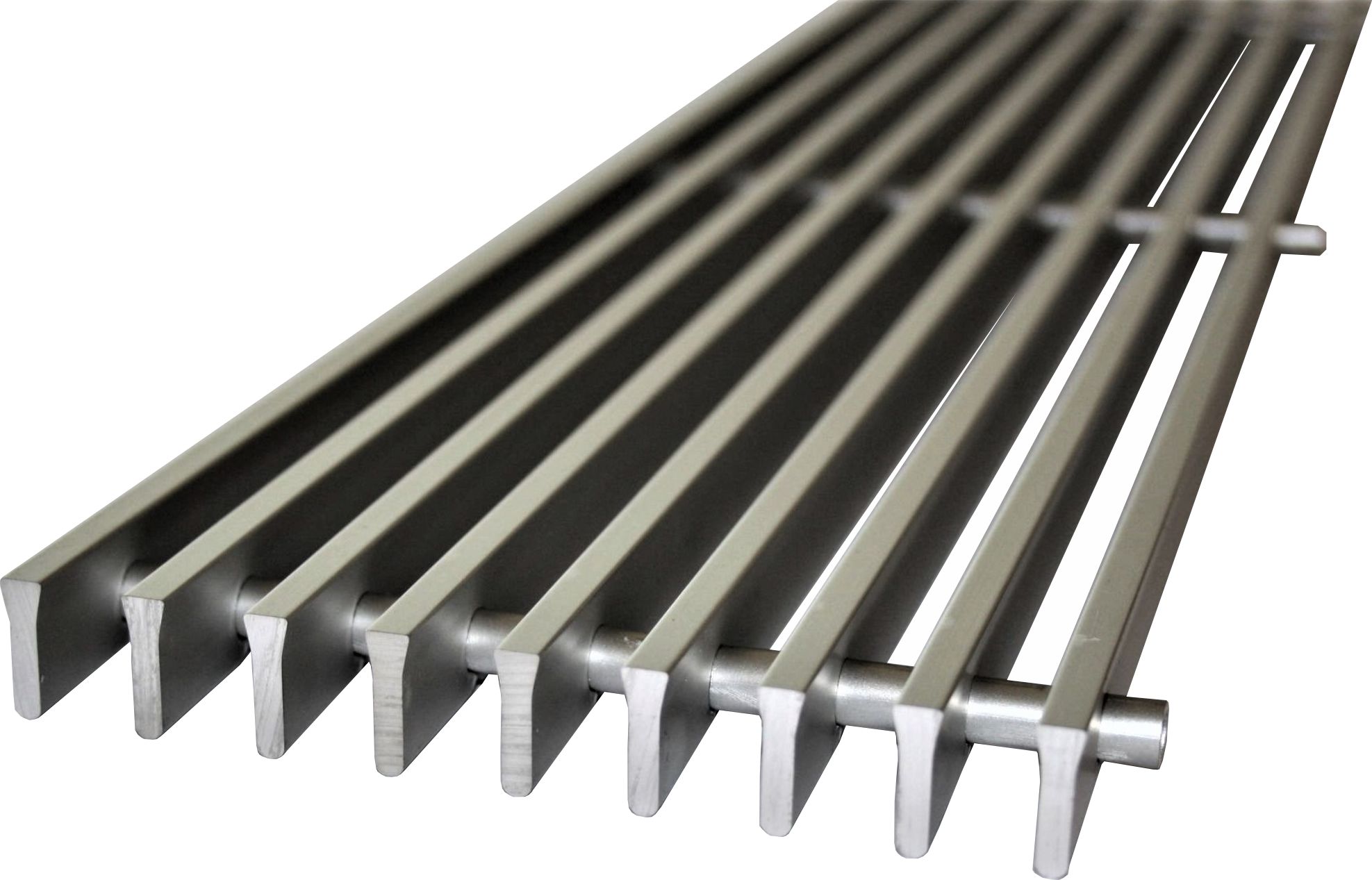

Original ADO®-Lüftungsgitter LG®-T

Profil:

  • Lamellen aus Aluminium-T-Profil
  • mit Aluminium-Rundrohr (8 x 1 mm) verpresst

Profilhöhen:  • 18 mm, • 20 mm, • 22 mm

Profilbreite: • 5,5 mm

Profilabstände:

  • 10 mm (65 % freier Querschnitt)
  • 15 mm (73 % freier Querschnitt)
  • 20 mm (79 % freier Querschnitt)

Fertigung in Einzellängen bis 2.000 mm möglich!

Auf Wunsch:

  • verschiedene Befestigungslösungen und Einbauvarianten:
- Variante 1 - LG®-R:
ADO Lüftungsgitter LG-R

mit umlaufendem Winkelrahmen verschweißt

LG®-R - Maßblatt

- Variante 2 - LG®-R2:
ADO Lüftungsgiiter mit Rahmen LG-R2

mit Winkeln oben und unten verschweißt - auch mit Befestigungslöchern

LG®-R2 - Maßblatt

- Variante 3:
ADO Lüftungsgitter mit Winkelrahmen

durch Rundrohr in Rahmen/Unterkonstruktion anschraubbar (für Revisionierung)

Zeichnung

- Variante 4:
ADO Lüftungsgitter mit Winkelrahmen und Kabelschellen

mit Kabelschellen in Rahmen/Unterkonstruktion anschraubbar (Revisionierung)

  • Lüftungsgitter in Gehrung:
ADO Lüftungsgitter in Gehrung
  • Lüftungsgitter mit Zapfenverbindung:
ADO Lüftungsgitter mit Zapfenverbindung
ADO Lüftungsgitter aus Alu mit Zapfenverbindung

Oberflächenvarianten:

  • natur eloxiert
  • gold eloxiert
  • bronze eloxiert
  • schwarz eloxiert

Passende Rahmen aus Aluminium:

- für LG®-T-18: Original ADO®-Steckrahmen 23 x 20 x 5 mm
ADO Steckrahmen 23 x 20 x 5
- für LG®-T-20: Original ADO®-Steckrahmen 25 x 27 x 5 mm (Kopie 1)
ADO Steckrahmen 25 x 27 x 5
- für LG®-T-22: Original ADO®-Steckrahmen 27 x 25 x 5 mm
ADO Steckrahmen 27 x 25 x 5

Datenblätter:

→ Maßblatt Original ADO®-LG®-T-18 / LG®-T-20 / LG®-T-22

→ Ausschreibungstext Original ADO®--LG®-T-18 / LG®-T-20 / LG®-T-22

Ihr direkter Kontakt zu uns:

Tel. +49 5937 8121

Anfrage

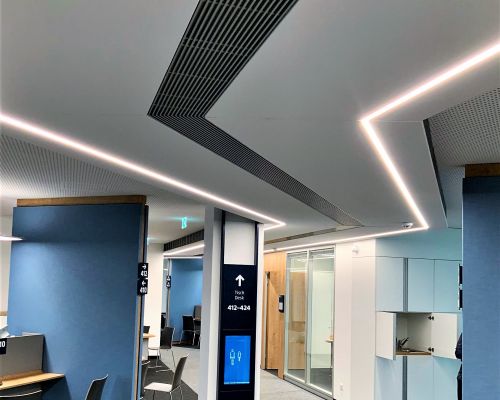

ADO Lüftungsgitter LG-T in Decke verbaut

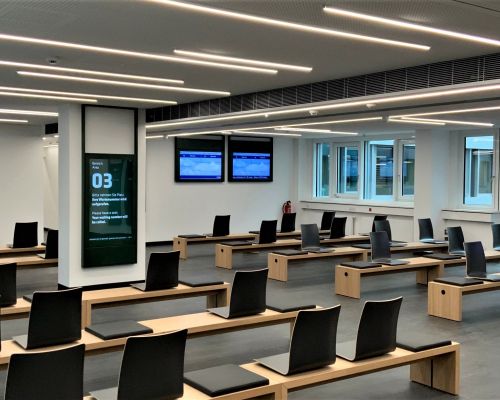

ADO Lüftungsgitter LG-T unter Decke verbaut
ADO Lüftungsgitter LG-T breit

- technische Änderungen vorbehalten -
