Original ADO®-SONNENSCHUTZ
SB (SB-1 wurde integriert)

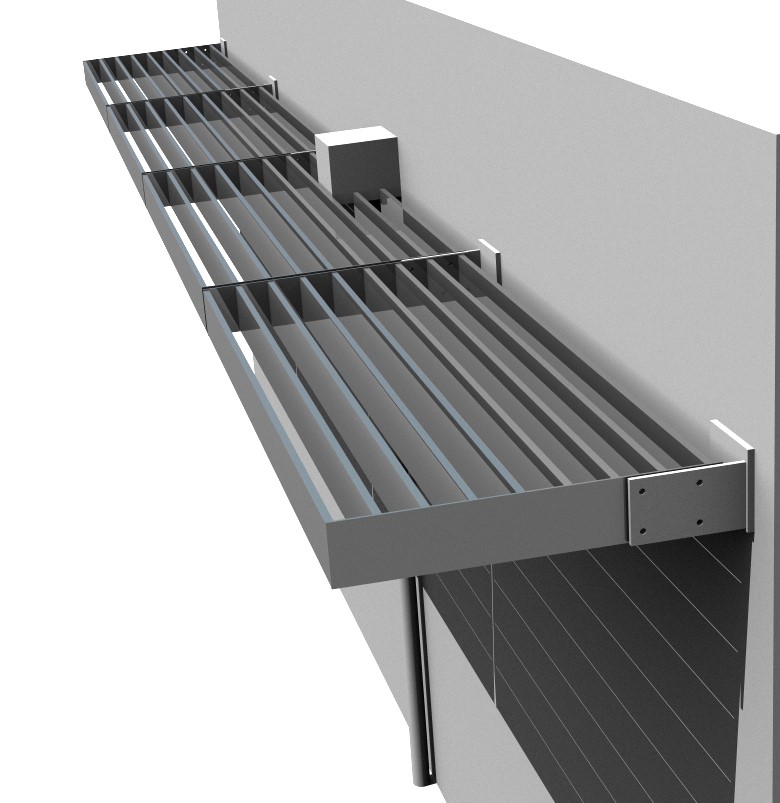

→ horizontal auskragende Verschattungslösung

Starrer, nicht begehbarer Sonnenschutz aus Aluminium als komplette Lamellenelemente

  • architektonische Gradlinigkeit

  • in filigraner Bauweise

  • bietet gute Verschattung

  • in vielen Ausführungsvarianten

  • seitlicher Abschluss in zwei Varianten

  • für eine flexible, projektbezogene Umsetzung

  • geräuschlose Aufnahme temperaturbedingter Längenausdehnungen

  • durch patentiertes Dehnungsausgleichssystem

T e c h n i s c h e   D e t a i l s :

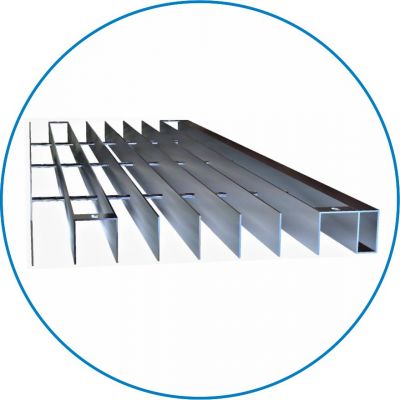

Profil:
Lamellen aus Aluminium-Standard-Flach-Profilen 40 x 3 mm bis 120 x 3 mm
mit Querverbindung aus Aluminium-Rundrohr gemäß Statik verschweißt

Lamellenabstand:
• ab 40 mm

Abstand der Querverbindung:
• nach Statik (max. 400 mm)



Original ADO®-Randprofil als Sichtblende aus Aluminium:
• Original ADO®-100-U-Formprofil 100 x 40 x 3 mm bei Spannweiten bis 2.000 mm
• Original ADO®-160-U-Formprofil 160 x 40 x 2 mm bei Spannweiten bis 5.000 mm
• gem. Statik

Es stehen unterschiedliche Kragarmausführungen zur Auswahl!

Montagevarianten:

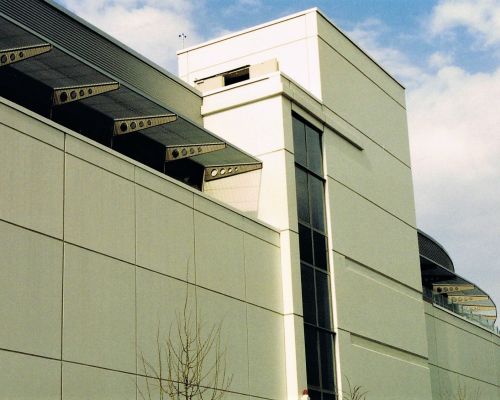

  • auf Kragarmen
  • zwischen Kragarmen

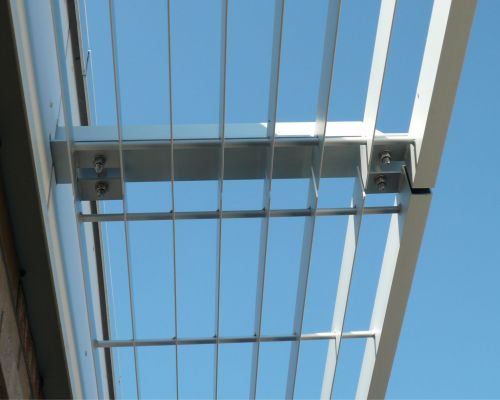

  • unterhalb der Kragarme

Oberflächenvarianten:

  • roh
  • natur eloxiert
  • farbig eloxiert
  • pulverbeschichtet nach RAL
Befestigungsvarianten fassadenseitig zur Längsversteifung:
• mit U-Profil oder
• mit Kastenprofil

Befestigungsvarianten stirnseitig als seitlicher Abschluss:

• Variante 1 mit patentiertem Dehnungsausgleich:
V 1.1:     - seitliche Befestigung am Kragarm
V 1.2:   und mit seitlichem U-Profil
      - Befestigung auf Kragarm
V 1.3:   und mit seitlichem Flachprofil mit Befestigungslöchern
      - Befestigung zwischen Kragarmen

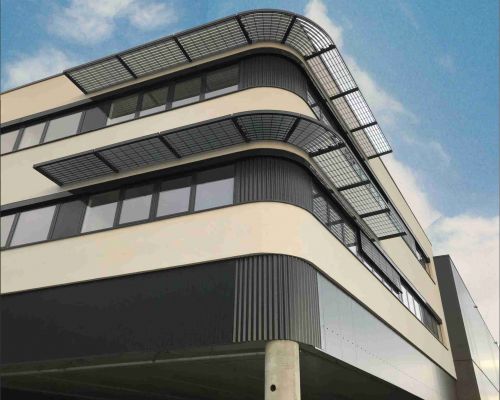

      - radiale Ausführung möglich

• Variante 2 mit Befestigungsplättchen:
- Befestigung auf Kragarm
Befestigungsvarianten fassadenseitig zur Längsversteifung:
• mit U-Profil oder
• mit Kastenprofil

Befestigungsvarianten stirnseitig als seitlicher Abschluss:

• Variante 1 mit patentiertem Dehnungsausgleich:
V 1.1:     - seitliche Befestigung am Kragarm
V 1.2:   und mit seitlichem U-Profil
      - Befestigung auf Kragarm
V 1.3:   und mit seitlichem Flachprofil mit Befestigungslöchern
      - Befestigung zwischen Kragarmen
      - radiale Ausführung möglich

• Variante 2 mit Befestigungsplättchen:
- Befestigung auf Kragarm
Datenblätter:
 +49 5937 8121
Anfrage

- technische Änderungen vorbehalten -
